Csappantyús ellenőrző jelzőrendszer TOPWET TW SIGN KL

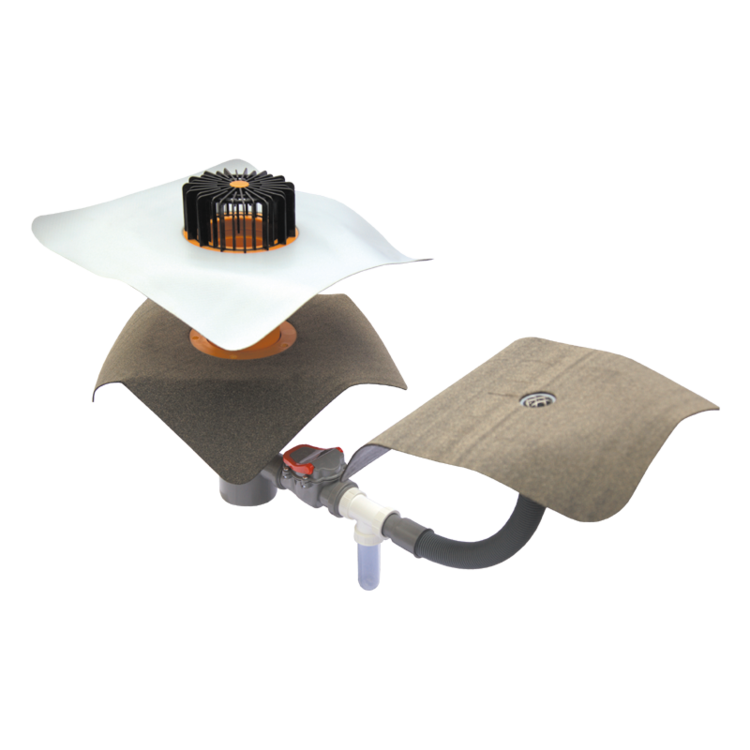

A biztonsági vízszigetelő rétegen előforduló víz érzékelését és elvezetését biztosító rendszer. A rendszer részét alkotó átlátszó ellenőrző lombik segítségével vizuálisan ellenőrizhetjük, hogy a biztonsági vízszigetelő rétegen előfordul‑e víz. A víznyelőnek és a flexibilis tömlőnek köszönhetően a vízfelesleg elfolyhat a szerkezetből, a visszacsapó csappantyú pedig megakadályozza a záporeső idején fenyegető visszaduzzadás okozta vízbehatolást. A kép csak tájékoztató jellegű, a tetőösszefolyó és annak toldata nem részei a terméknek.

Szerelési útmutató:

  • A fő esőcsatornán leágazást kell kialakítani, amely lehetővé teszi egy DN 50 átmérőjű cső csatlakozását.
  • A mennyezet teherhordó szerkezetében, a fő esőcsatorna közelében egy 80 mm átmérőjű nyílást készítünk.
  • A biztonsági vízelvezetést szolgáló víznyelő integrált gallérját csatlakoztatjuk a párazáró bitumenszalaghoz.
  • Az ellenőrző rendszert bekötjük a biztonsági vízelvezetést szolgáló víznyelőbe és a fő esőcsatornán kialakított leágazásba.

Típus Rajzdokumentáció
TW SIGN KL Rajzdokumentáció
