Ellenőrző jelzőrendszer TOPWET TW SIGN

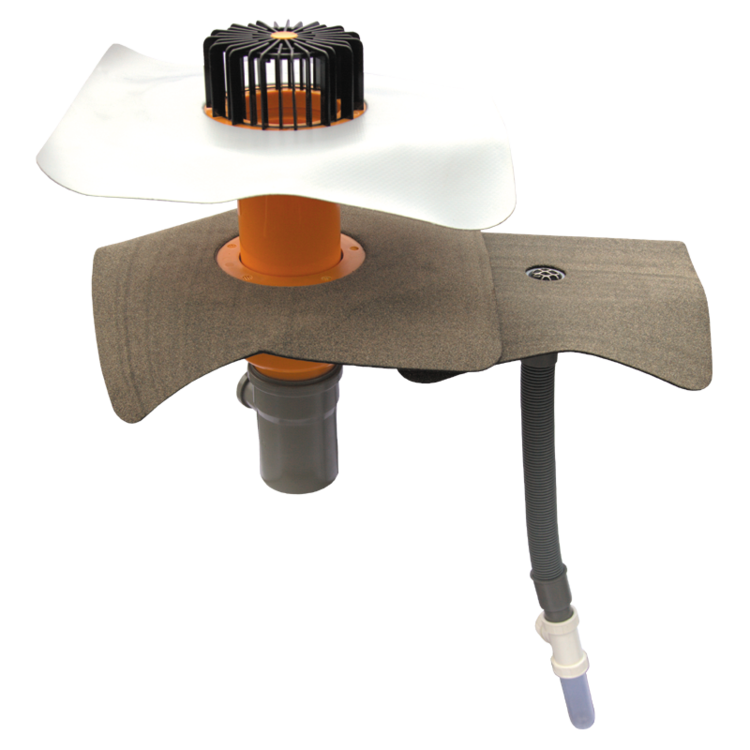

A fő vízszigetelő réteg hibája esetén a biztonsági vízszigetelő rétegen előforduló víznek a beltérből történő ellenőrzésére szolgáló rendszer. A rendszer részét alkotó átlátszó ellenőrző lombik segítségével vizuálisan ellenőrizhetjük, hogy a biztonsági vízszigetelő rétegen előfordul‑e víz, a flexibilis tömlőnek köszönhetően pedig az ellenőrző lombik az álmennyezet igény szerinti pontjába vezethető ki. A kép csak tájékoztató jellegű, a tetőösszefolyó és annak toldata nem részei a terméknek.

Szerelési útmutató:

  1. A fő esőcsatornán leágazást kell kialakítani, amely lehetővé teszi egy DN 50 átmérőjű cső csatlakozását.
  2. A mennyezet teherhordó szerkezetében, a fő esőcsatorna közelében egy 80 mm átmérőjű nyílást készítünk.
  3. A biztonsági vízelvezetést szolgáló víznyelő integrált gallérját csatlakoztatjuk a párazáró bitumenszalaghoz.
  4. Az ellenőrző rendszert bekötjük a biztonsági vízelvezetést szolgáló víznyelőbe és a fő esőcsatornán kialakított leágazásba.

Típus Rajzdokumentáció
TW SIGN Rajzdokumentáció
